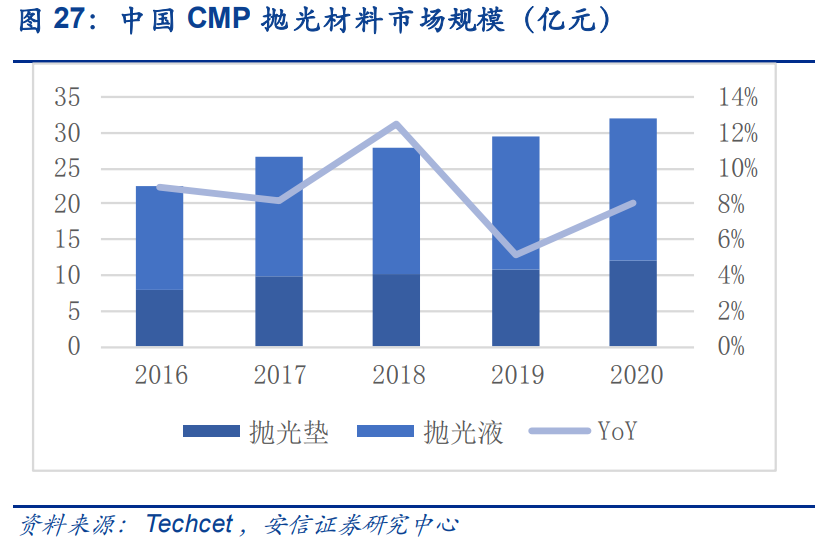

美系廠商壟斷市場，國內廠商迎來國產化+差異化競爭機遇。目前半導體材料整體的國產化率僅 10%，其中，拋光墊市場呈現一家獨大的市場格局，根據 Semi 統計，陶氏化學占有絕對主導地位，2018 年全球市占率達 79%；拋光液行業龍頭 Cabot 微電子 2020 年市占率達 36%，差異化競爭使得市場格局相對分散。隨著半導體產業逐漸向中國大陸轉移，國內半導體材料需求持續增長，國產替代需求強烈。隨著需求的多樣化和對品質要求的提高，未來拋光材料將逐步向?qū)Ｓ没⒍ㄖ苹较虬l(fā)展，這為立足國內市場的國產廠商提供了與國際龍頭差異化競爭的機遇。
先進制程及工藝對晶圓平整度要求更高，拋光次數與材料種類等隨之增長，推動 CMP 材料用量逐年增長：

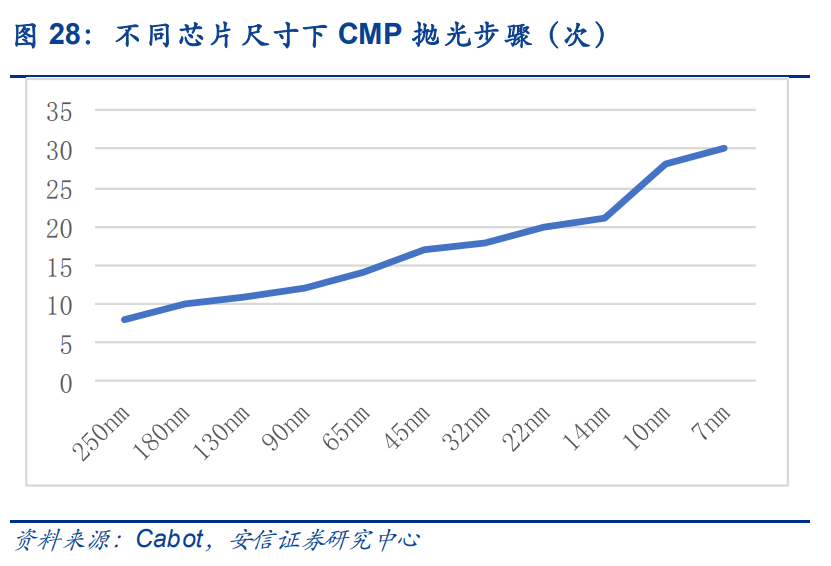

1）邏輯芯片中，制程的縮小帶動 CMP 工藝步驟增加。晶圓在生產過程根據不同工藝制程和技術節點的要求，會經歷幾道至幾十道不等的 CMP 工藝步驟。隨著制造工藝節點的縮小，對邏輯芯片平坦化程度要求提高，演進出的先進邏輯芯片工藝拋光材料提出新需求，CMP步驟增加，CMP 材料需求量增大。據 Cabot 披露，先進制程 7nm 工藝的 CMP 步驟為 30步，成熟制程 90nm 工藝 CMP 步驟為 12 步，拋光次數倍數級增長，制程節點的進步推動 CMP 拋光材料需求量的增長。

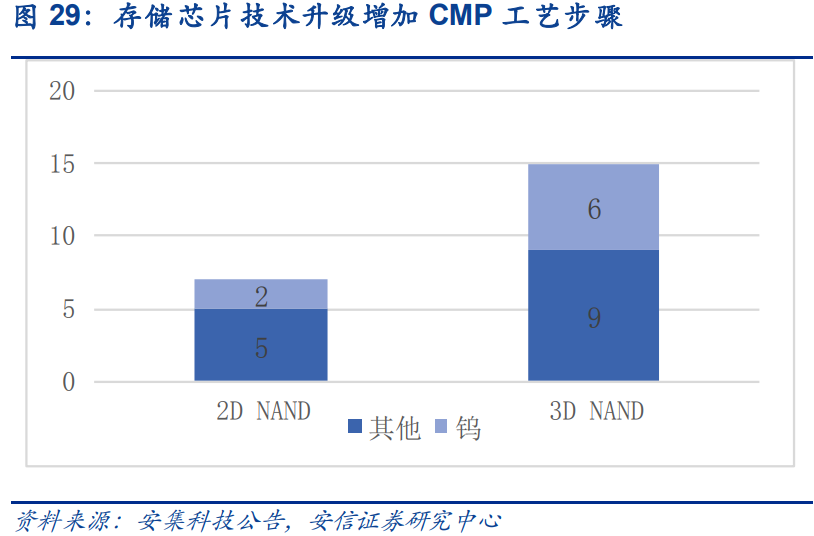

2）存儲芯片由 2D NAND 向 3D NAND 技術變革帶來了 CMP 工藝步數的提升。從 2D NAND 到 3D NAND 的升級過程中，3D NAND 工藝通過堆疊內存顆粒的方式增加了存儲內容，帶動了 CMP 拋光耗材的用量需求，增加了工藝難度，CMP 拋光步驟翻倍增長，次數從 7 次增長到 15 次。同時，3D NAND 技術中對鎢材料使用也大幅提高，拉動了鎢拋光液的市場需求。
3.3. CMP 材料具有較高的技術壁壘和客戶認證壁壘
CMP 行業涉及領域廣泛，交叉包含了摩擦學、物理學、機械學和化學反應熱力學等眾多學科，整體技術壁壘較高，存在產業規模大、技術門檻高、研發投入大和研究周期長等特點。
國內廠商由于進入市場起步時間相對較晚，國產替代市場成長性高。在種類繁多的半導體材料子行業中，拋光墊、拋光液是最容易被“卡脖子”的領域之一，為實現納米級的打磨技術，對拋光墊和拋光液的要求極為嚴苛。而且隨著制程工藝越來越先進，對這兩種材料的技術要求也不斷提高。CMP 拋光材料的技術更新動力源自下游晶圓的技術更新。晶圓制程不斷提高，為了滿足更細致的工藝，CMP 材料也有著更高的要求，具體體現在兩方面：技術壁壘和客戶認證。
1）技術壁壘：外國廠商具備先發優勢，搭建專利壁壘

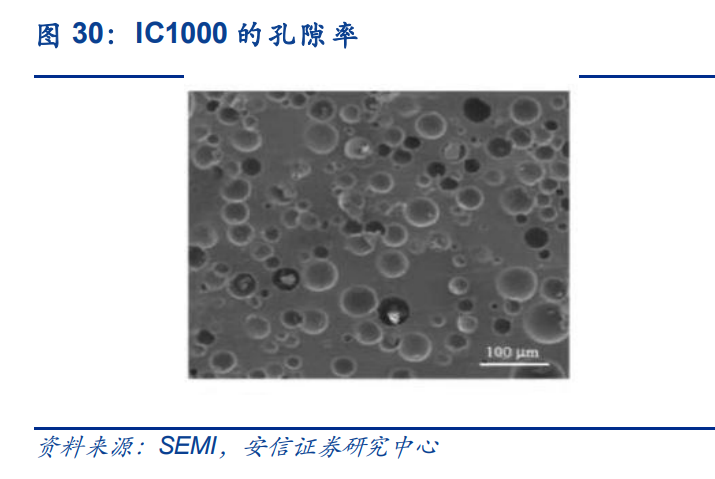

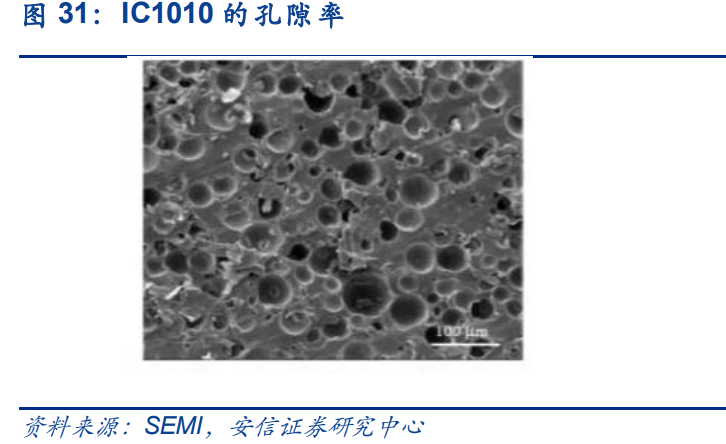

拋光墊難點主要在于孔隙率和溝槽設計，以及較高的時間成本。拋光墊難點主要在于孔隙率和溝槽設計，以及較高的時間成本。拋光墊的孔隙率越高和粗糙度越大，其攜帶拋光液的能力越強。優秀的溝槽設計可以增強儲存、運送拋光液的能力,拋光效率和質量都得到提高。此外，研究 CMP 拋光墊的時間成本較高，在設計 CMP 拋光墊過程中會涉及到物理指標包含硬度、剛性、韌性、彈性模量、剪切模量、密度、可壓縮性等各項機械指標，企業需要不斷進行試驗摸索工藝指標、產品配方等對物理參數及性能的影響，結合考慮材料選擇、溫度選擇、固化時長、攪拌時長等工藝步驟控制進行研發。同時由于摩爾定律的不斷演變，平均每 18 個月半導體集成電路產品就需要換代一次，因此對上游半導體材料的研發速度有著較高的要求，加重了后發企業進入的資金投入壓力。

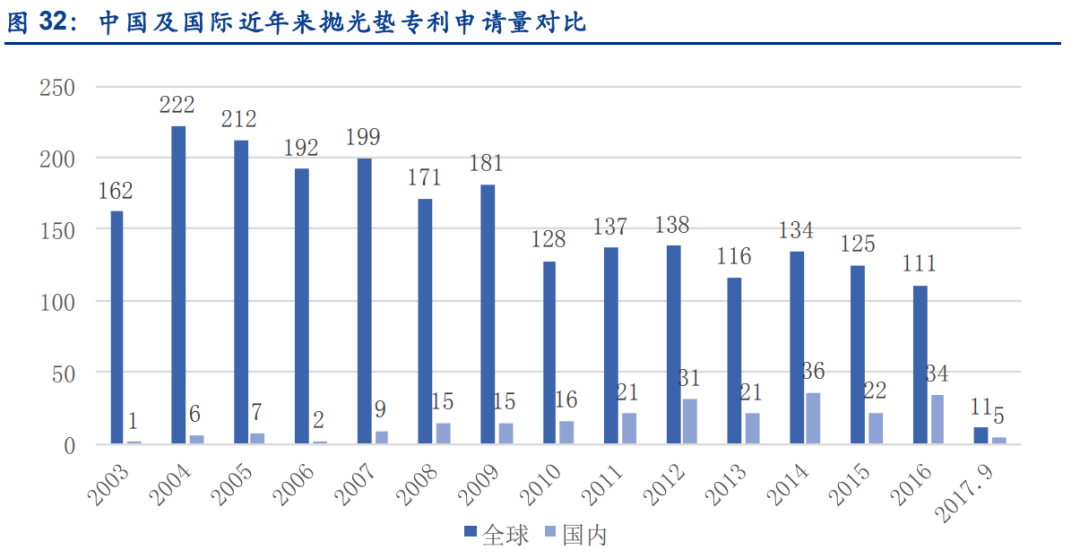

拋光墊是 CMP 工藝中重要耗材之一，但由于國內企業在化學機械拋光領域起步較晚，專利 技術積累相對較淺。代表未來趨勢的 12 英寸晶圓用的開窗口拋光墊專利被美國公司占有， 國內僅有 DOW 獲得授權生產銷售。據《集成電路制造業用高分子聚合物拋光墊專利分析》 數據，2003-2009 年為國際申請數量高峰時段，2010 年后數量有所下降，但總體變化平穩， 拋光墊領域仍然是各個公司重點攻略方向。國內專利申請數量于 2008 年逐步攀升，在之后 呈現出波浪式上升的趨勢。

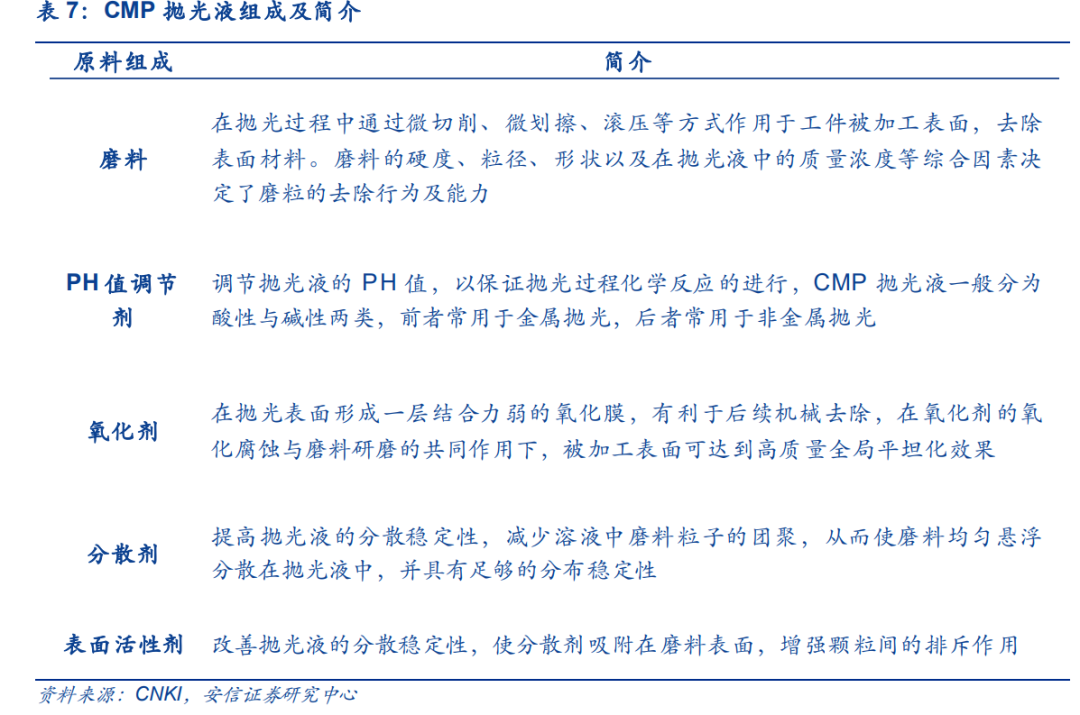

拋光液的核心技術運用壁壘體現在產品配方和生產工藝流程兩方面。CMP 拋光液的主要原料包括納米磨料、各種添加劑和超純水，根據產品應用領域的不同，所選用的原料種類也隨之改變，在加料、混合和過濾等關鍵生產流程中，各種組分的比例、順序、速度和時間等都會影響到最終的產品性能，需要公司不斷優化研究來找出最合適的方案，優化過程中產品配方的運用體現了公司核心技術水平，工藝流程作為轉化核心技術為最終產品的實現手段受到公司機密保護，皆為企業競爭力的體現。
2）客戶認證壁壘：下游廠商尋求穩定，客戶供更換應商意愿低

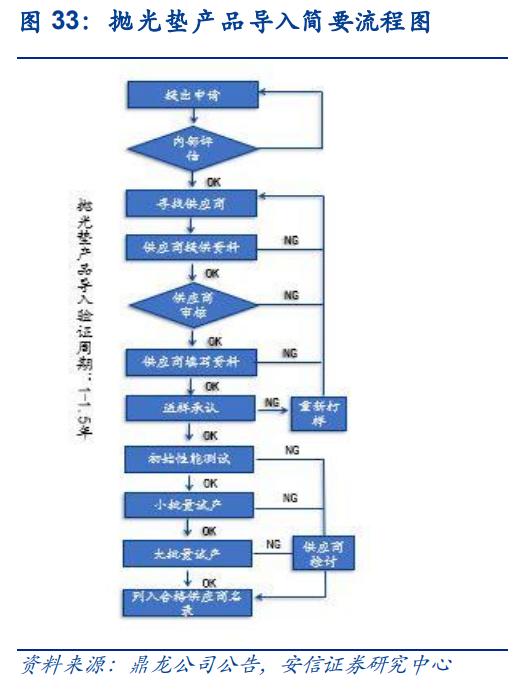

半導體器件對良率有極高的要求，一旦形成穩定的供應鏈體系，晶圓廠一般不太更換供應商。拋光墊對芯片良率影響較大，但成本占比較相對較低，晶圓廠在替換過程中的潛在損失機會成本較大，替換動力較小。拋光液技術含量高，下游客戶對其實施嚴格的供應商認證機制，進行嚴格的供應商認證和定期考核。進入晶圓廠供應鏈體系需要經過審核、送樣、測試等長達 2-3 年的認證環節。因此，行業巨頭一般具有比較穩定的下游客戶，容易形成市場壟斷。嚴格來說，半導體材料行業屬于成熟產業，各領域集中度高，由少數幾個龍頭企業占據絕大部分市場，國內僅安集科技、鼎龍股份等極少數企業參與競爭。
